ものさしツール

画像ビューア上に測定線を描画します。

ものさしツールの使用法：

1. レビューアツールで、ものさしツールをクリックします：　

Note： ルーラ が予めアクティブになっていない場合は、このツールの選択でアクティブになります。

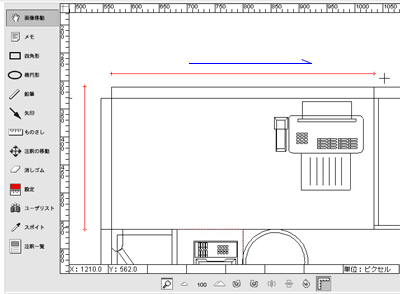

2. カーソルが十字形に変わります：

3. 画像ビューアエリアにガイドが表示されるので、始点をポイントします。

4. カーソルをドラッグし、任意の場所の測定線を描画します。

5. 測定中に、測定情報フィールドのW（幅）、H（高さ）、D（距離）を確認します。

Note： 測定情報については次セクションを参照してください。

6. マウスボタンを離すと、両端に十字アイコンが現れ、測定線が確定します。

7. 作成した測定線を移動・編集するには、注釈の移動ツールを選択して、該当グラフィックをドラッグします。

8. 各終端をドラッグすると、角度及び長さを変更することができます。

9. ライン中央をドラッグすると形を変えずに位置を変更します。

Note： 自分が作成した測定線のみが移動・編集可能です。

Note： 注釈の移動について、詳しくは注釈の移動ツールを参照してください。

8. 作成した測定線を削除するには、消しゴムツールを選択して、該当グラフィックをクリックします。

Note： 自分が作成した測定線のみが削除可能です。

Note： 注釈の削除について、詳しくは消しゴムツールを参照してください。

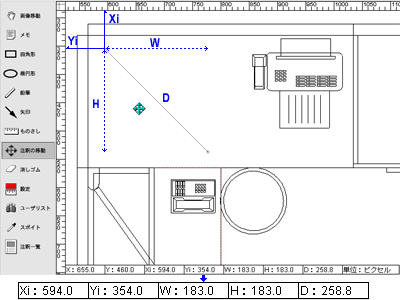

測定線の座標：

• 注釈の移動または消しゴムツール選択時に測定線にマウスオーバーすると、測定情報フィールドに測定線の座標が表示されます。

• 画像の左上隅を基点(0, 0)ポイントとして、横軸X座標と縦軸Y座標で示します。

• Xi ：始点のX座標

• Yi ：始点のY座標

• W ：起点から終点（矢印先端）までの幅

• H ：起点から終点（矢印先端）までの高さ

• D ：起点から終点（矢印先端）までの距離

• 数値の単位はレビューア設定ウィンドウで設定した単位です。

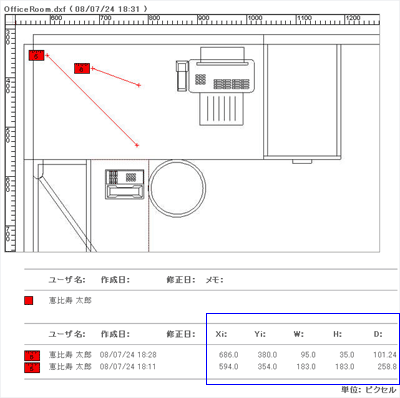

• 測定線の座標は、注釈一覧ウィンドウにも表示されます。

Note： 注釈一覧について、詳しくは注釈一覧ウィンドウを参照してください。

ものさしツールのTips：

• Shiftキーを押下しながらドラッグすると、水平・垂直・45度の直線を描画することができます。

1. 矢印ツールを選択します。

2. Shiftキーを押下します。

3. 始点をポイントします。

4. 作成ラインが水平・垂直・45度の最も近い角度に吸着しますので、カーソルをドラッグし、任意のグラフィックを描画します。
